產品簡介

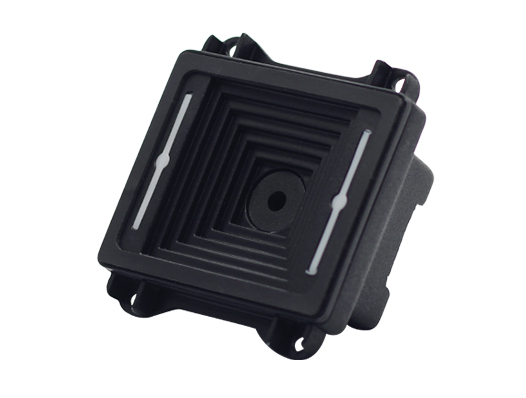

NLS-EM22條碼識讀引擎是針對屏幕條碼做特殊調校，具備卓越的手機屏幕條碼識讀能力，手機支付條碼識讀景深：0.1 – 1.3米，適用于停車場和高速公路自助收費等應用的場景。
產品特性
◆
核心技術
采用自主研發的第六代
核心解碼技術，可快速識讀各類品質的條碼。
◆ 卓越的屏幕識讀能力
針對屏幕條碼做特殊調校，可適應低亮度及各類貼膜的大數據量屏幕條碼。
◆?接口豐富
提供USB和RS-232接口，滿足更多接口需求。
◆ 綠色低功耗
采用自主的NLDC核心技術，大大降低運行功耗，延長設備使用壽命。
◆ RGB三色指示燈
EM22內部集成有兩顆 RGB 三色指示燈，待機默認白色光，解碼成功指示顏色可根據需要設置成紅色、綠色或藍色。
|
掃描性能 |
圖像傳感器 |
? |
1280*800 CMOS傳感器 |
|
識讀碼制 |
2D |
QR Code |
|
|
1D |
Code 128 |
||
|
識讀精度* |
? |
≥5mil |
|
|
典型識讀景深* ? |
手機微信支付碼 |
100mm-1300mm ????5.2英寸安卓手機 100mm-1350mm?????4英寸蘋果手機 100mm-1900mm ????5.5英寸蘋果手機 |
|
|
符號反差* |
? |
≥30% |
|
|
條碼靈敏度** |
手機支付碼 |
傾斜±45°，偏轉±40°，旋轉360° |
|
|
視場角度 |
? |
水平41.0°，垂直26.3°?? |
|
|
機械/電氣 參數 |
通訊接口 |
? |
TTL-232，USB，RS-232 |
|
外觀尺寸 |
? |
61.5(W)×65.5(D)×31(H)（最大值） |
|
|
重量 |
? |
39g |
|
|
工作電壓 |
? |
12pin FPC?臥式插座：3.3-5 VDC±5% |
|
|
4pin?杜邦插座USB接口：3.3-5?VDC±5% 4pin 杜邦插座TTL232接口：3.3-5 VDC±5% |
|||
|
額定功耗 |
工作（3.3V） |
1023.7mW (典型值) |
|
|
工作（5V） |
1034.0mW (典型值) |
||
|
電流 |
工作（3.3V） |
310.2mA (典型值)??314.6mA (典型值) |
|
|
工作（5V） |
206.8mA (典型值) ?210.1mA (典型值) |
||
|
待機（3.3V） |
87mA ? |
||
|
待機（5V） |
56.7mA |
||
|
環境參數 |
工作溫度 |
? |
-40℃~+70℃ |
|
儲存溫度 |
? |
-40℃~+80℃ |
|
|
工作濕度 |
? |
5%~95%（無凝結） |
|
|
環境光照 |
? |
0~100,000LUX |
|
|
國際認證 |
? |
? |
FCC Part15 Class?B，CE EMC Class B |
|
配件列表 |
開發板 |
? |
開發板帶觸發按鍵和蜂鳴器，具備RS-232和USB輸出 |
|
數據線 |
USB |
4pin USB數據線，用來連接開發板和信息接收主機 |
|
|
FPC線纜 |
12pin FPC數據線，用來連接開發板和信息接收主機 |
||
|
RS-232 |
RS-232數據線，用來連接開發板和信息接收主機 |
||
|
電源適配器 |
? |
5V電源適配器，配合數據線給設備供電 |
